価格以上の高品質小型モータをご提供致します 小型モータの専門メーカーです

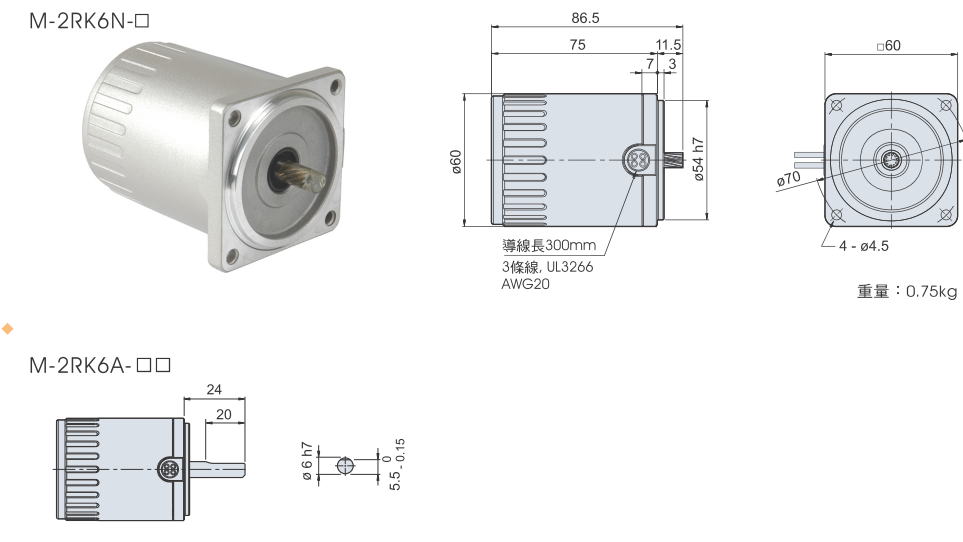

Home > 製品情報 > ACレバシーブルモータ 製品情報　ＡＣレバシーブルモータ ◆　コンデンサラン型単相モーターです。正逆運転を頻繁に繰り返す用途に最適です。 ◆　回転方向を瞬時に切替えられることができるモーターです。 ◆　一定速度での正逆運転に使用します。 ◆　停止は簡易ブレーキにより短時間で停止する事ができます。(オーバーラン　４〜６回転) ◆　時間定格は短時間(30分定格)です。 サイズ □42mm   □60mm □70mm   □80mm  □90mm 定格出力 1W 3W 6W  15W  25W 40W 60W 90W 120W 150W 軸芯形状 A：丸軸（Ｄカット加工） N： ヘリカルギアタイプ　 U： 強力へリカルタイプ K： スプルギア 特殊形状をご相談ください 電源電圧 A： 単相110V±10% 4P B： 単相110V 2P C： 単相220V±10% 4P D： 単相220V 2P S： 三相220V±10% 4P  【結線の方法を換えれば三相380V 4Pにも対応】 Ｔ： 三相220V 2P　 【結線の方法を換えれば三相380V 2Pにも対応】 U： 三相440V 4P オプション F：　ファン R：　強制ファン T：　端子箱 B：　励磁ブレーキ S：　無励磁ブレーキ E：　CE規格 U：　UL規格 P：　サーマルプロテクタ 　 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-0RK1A-A M-0RK3A-A 1  100 50 0.15 1160 0.09 0.18 0.13 1.5 - - - 60 0.15 1400 0.07 0.18 0.13 3 100 50 0.20 1200 0.25 0.27 0.32 2.5 60 0.20 1500 0.20 0.27 0.32 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-2RK6N-A M-2RK6A-A 6  100 50 0.19 1350 0.43 0.31 0.50 3.5 G-2N□-L G-2N□-K G-2N10X-K 60 0.20 1650 0.36 0.31 0.50 6 110 50 0.21 1300 0.45 0.33 0.50 3.0 60 0.20 1625 0.36 0.32 0.50 6 115 50 0.22 1325 0.44 0.34 0.50 3.0 60 0.20 1625 0.36 0.33 0.50 6 120 50 0.23 1300 0.45 0.35 0.50 2.5 60 0.19 1625 0.36 0.33 0.50 M-2RK6N-C M-2RK6A-C      6 200 50 0.11 1300 0.45 0.15 0.50 1.0 60 0.13 1575 0.37 0.16 0.50 6 220 50 0.11 1300 0.45 0.15 0.50 0.8 60 0.11 1625 0.36 0.16 0.50 6 230 50 0.11 1325 0.44 0.16 0.50 0.8 60 0.12 1625 0.36 0.17 0.50 6 240 50 0.11 1300 0.45 0.16 0.50 0.6 60 0.10 1625 0.36 0.15 0.50 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-3RK15N-A M-3RK15A-A 15 100 50 0.37 1225 1.19 0.52 0.90 6.0 G-3N□-L G-3N□-K G-3N10X-K 60 0.40 1525 0.96 0.51 0.90 15 110 50 0.34 1250 1.17 0.55 0.90 5.0 60 0.34 1575 0.93 0.52 0.90 15 115 50 0.35 1275 1.15 0.58 0.90 5.0 60 0.34 1600 0.92 0.55 0.90 15 120 50 0.38 1250 1.17 0.61 0.90 4.0 60 0.32 1600 0.92 0.57 0.90 M-3RK15N-C M-3RK15A-C      15 200 50 0.18 1275 1.15 0.27 0.90 1.6 60 0.20 1575 0.93 0.26 0.90 15 220 50 0.17 1275 1.15 0.28 0.90 1.2 60 0.16 1600 0.92 0.26 0.90 15 230 50 0.17 1300 1.13 0.30 0.90 1.2 60 0.16 1625 0.90 0.28 0.90 15 240 50 0.19 1275 1.15 0.31 0.90 1.0 60 0.15 1600 0.92 0.28 0.90 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-4RK25N-A M-4RK25A-A 25 100 50 0.60 1225 1.99 0.98 1.50 8.0 G-4N□-L G-4N□-K G-4N10X-K 60 0.59 1525 1.60 0.89 1.50 25 110 50 0.62 1225 1.99 1.03 1.50 7.0 60 0.60 1500 1.63 0.96 1.50 25 115 50 0.57 1300 1.88 1.08 1.50 7.0 60 0.56 1575 1.55 1.00 1.50 25 120 50 0.61 1275 1.91 1.11 1.50 6.0 60 0.63 1550 1.57 1.31 1.50 M-4RK25N-C M-4RK25A-C      25 200 50 0.31 1250 1.95 0.49 1.50 2.5 60 0.36 1500 1.63 0.48 1.50 25 220 50 0.29 1275 1.91 0.53 1.50 2.0 60 0.29 1575 1.55 0.49 1.50 25 230 50 0.28 1300 1.88 0.55 1.50 2.0 60 0.31 1550 1.57 0.51 1.50 25 240 50 0.30 1275 1.91 0.56 1.50 1.5 60 0.25 1575 1.55 0.52 1.50 5 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-5RK40N-A M-5RK40A-A 40 100 50 0.84 1375 2.84 2.05 2.60 14.0 G-5N□-L G-5N□-K G-5N10X-K 60 0.89 1650 2.36 1.85 2.60 40 110 50 0.84 1375 2.84 2.19 2.60 12.0 60 0.83 1675 2.33 2.08 2.60 40 115 50 0.91 1375 2.84 2.29 2.60 12.0 60 0.86 1675 2.33 2.17 2.60 40 120 50 0.97 1375 2.84 2.25 2.60 10.0 60 0.75 1700 2.29 2.32 2.60 M-5RK40N-C M-5RK40A-C      40 200 50 0.36 1350 2.89 0.72 2.60 3.5 60 0.45 1625 2.40 0.67 2.60 40 220 50 0.34 1375 2.84 0.80 2.60 3.0 60 0.38 1650 2.36 0.73 2.60 40 230 50 0.37 1375 2.84 0.85 2.60 3.0 60 0.36 1675 2.33 0.75 2.60 40 240 50 0.33 1375 2.84 0.87 2.60 2.5 60 0.32 1675 2.33 0.78 2.60 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-5RK60N(U)-AF M-5RK60A-AF 60 100 50 1.12 1350 4.33 2.15 3.80 20.0 G-5N□-L G-5N□-K G-5U□-K G-5N10X-K G-5U10X-K 60 1.24 1650 3.54 2.14 3.80 60 110 50 1.08 1375 4.25 2.58 3.80 18.0 60 1.10 1675 3.49 2.18 3.80 60 115 50 1.11 1375 4.25 2.41 3.80 18.0 60 1.15 1675 3.49 2.29 3.80 60 120 50 1.15 1375 4.25 2.44 3.80 16.0 60 1.13 1675 3.49 2.39 3.80 M-5RK60N(U)-CF M-5RK60A-CF      60 200 50 0.56 1350 4.33 1.12 3.80 5.0 60 0.59 1650 3.54 1.02 3.80 60 220 50 0.57 1375 4.25 1.26 3.80 5.0 60 0.60 1675 3.49 1.14 3.80 60 230 50 0.54 1375 4.25 1.23 3.80 4.0 60 0.52 1675 3.49 1.19 3.80 60 240 50 0.56 1375 4.25 1.28 3.80 4.0 60 0.50 1675 3.49 1.20 3.80 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-5RK90U-AF M-5RK90A-AF 90 100 50 1.72 1350 6.49 3.86 5.20 28.0 - G-5U□-K　 G-5U□-KH G-5U10X-K 60 1.70 1650 5.31 3.02 5.20 90 110 50 1.43 1375 6.37 3.83 5.20 25.0 60 1.58 1675 5.23 3.51 5.20 90 115 50 1.50 1375 6.37 3.94 5.20 25.0 60 1.63 1675 5.23 3.69 5.20 90 120 50 1.66 1375 6.37 3.97 5.20 20.0 60 1.64 1675 5.23 4.59 5.20 M-5RK90U-CF M-5RK90A-CF      90 200 50 0.82 1375 6.49 1.83 5.20 7.0 60 0.87 1675 5.31 1.63 5.20 90 220 50 0.68 1375 6.37 1.93 5.20 6.0 60 0.75 1675 5.23 1.79 5.20 90 230 50 0.74 1375 6.37 2.06 5.20 6.0 60 0.80 1675 5.23 1.93 5.20 90 240 50 0.81 1375 6.37 2.10 5.20 5.0 60 0.81 1675 5.23 2.31 5.20 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-5IK120U-AF M-5IK120A-AF 120 100 50 2.26 1300 8.99 4.07 6.00 30.0 - G-5U□-K　 G-5U□-KH G-5U10X-K 60 2.00 1600 7.30 3.04 6.00 120 110 50 1.82 1325 8.82 3.68 6.00 28.0 60 1.83 1650 7.08 3.41 6.00 120 115 50 1.72 1350 8.66 3.89 6.00 28.0 60 1.88 1650 7.08 3.53 6.00 120 120 50 1.70 1350 8.66 3.90 6.00 25.0 60 1.93 1650 7.08 4.12 6.00 M-5IK120U-CF M-5IK120A-CF      120 200 50 1.02 1300 8.99 1.80 6.00 8.0 60 1.09 1600 7.30 1.61 6.00 120 220 50 0.89 1325 8.82 1.91 6.00 7.0 60 0.96 1625 7.19 1.76 6.00 120 230 50 0.83 1350 8.66 2.04 6.00 7.0 60 0.93 1650 7.08 1.88 6.00 120 240 50 0.83 1350 8.66 2.04 6.00 6.0 60 0.99 1650 7.08 2.36 6.00 モータ型番 出力 Ｗ 単相 電圧 Ｖ 周波数 Ｈｚ 定格 起動 コンデンサ 組み合わせギア   電流 Ａ  回転数 ｒｐｍ トルク kgfcm 電流 Ａ トルク kgfcm  容量 μＦ メタル ボール ベアリング  中間ギア M-5IK150U-AF M-5IK150A-AF 150 100 50 2.88 1250 11.68 4.64 7.50 36.0 - G-5U□-K　 G-5U□-KH G-5U10X-K 60 2.56 1575 9.27 3.52 7.50 150 110 50 2.32 1300 11.24 4.42 7.50 32.0 60 2.47 1600 9.13 3.80 7.50 150 115 50 2.13 1325 11.02 4.44 7.50 32.0 60 2.34 1650 8.85 4.12 7.50 150 120 50 2.11 1325 11.02 4.26 7.50 28.0 60 2.13 1650 8.85 4.31 7.50 M-5IK150U-CF M-5IK150A-CF      150 200 50 1.12 1300 11.24 2.38 7.50 9.0 60 1.23 1600 9.13 2.15 7.50 150 220 50 1.08 1325 11.02 2.43 7.50 8.0 60 1.26 1625 8.99 2.69 7.50 150 230 50 1.18 1325 11.02 2.32 7.50 7.0 60 1.23 1650 8.85 2.81 7.50 150 240 50 1.36 1300 11.24 2.59 7.50 6.0 60 1.00 1625 8.99 2.54 7.50 < 製品情報一覧へ >  このページの先頭へ
